Netflow Aggregation cache

L’aggregation cache de Netflow est une fonctionnalité qui à fait son apparition depuis la version 8. Je vais tenter de synthétiser cette fonction dans cet article.

L’agrégation de l’export des données Netflow est en général effectué par les outils de collection de données sur les stations de management. Ici on fait de l’agrégation directement sur le routeur. On peut créer un summary des données collectées avant de les envoyer vers le data collector.
Les bénéfices d’effectuer cette opération directement sur le routeur sont :
– Réduction de la bande passante entre routeur et station de management
– Réduction du nombre de stations de management
– Augmentation des performances et évolutivité sur les routeurs ayant un grand nombre de flux et faisant tourner Netflow.

Netflow peut donc maintenir, en plus de son cache principal (#sh ip cache flow), plusieurs caches secondaires, ce sont les caches d’agrégation (#sh ip cache flow aggregation ).

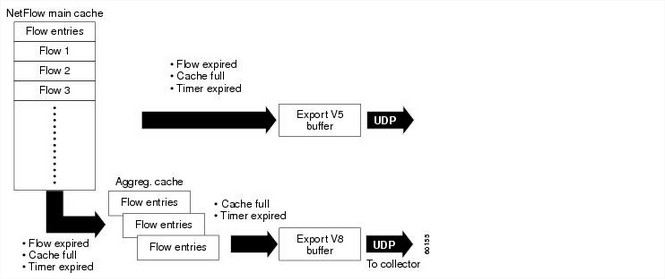

Un petit schéma de chez Cisco pour mieux comprendre que nous avons un cache principal, qui exporte les données aux collecteurs dans un paquet de type Netflow Version 5, et des caches secondaires d’agrégations qui stockent et agrègent d’autres données puis les exportent vers les collecteurs dans un paquet Netflow version 8.

netflow-aggregation-cache

L’aggregation cache est donc basé sur le flow cache principal, et le flow aggregation est basé sur le contenu de la table de routage. Par exemple, si un flux est exporté depuis le cache principal vers le cache d’agrégation, les adresses IP source/destination du flux sont additionnées (ET logique) au masque de sa route correspondante dans la table de routage.
Le flux résultant (moins spécifique) est entré dans le cache d’agrégation.

Exemple de configuration pour mieux comprendre l’histoire du ET logique qui est basé sur la commande ‘mask source/destination minimum X':

R1(config-if)#ip flow-aggregation cache destination-prefix
R1(config-flow-cache)# cache entries 1024
R1(config-flow-cache)# export destination 172.16.0.100 2055
R1(config-flow-cache)# mask destination minimum 16         ! Jamais plus gros que /16
R1(config-flow-cache)# enabled
R1(config-flow-cache)#int fa1/0
R1(config-if)#ip flow ingress
R1(config-if)#int fa0/1
R1(config-if)#ip flow ingress

Cette configuration se base sur les destinations, si vous voulez vous baser sur les sources des flux:

R1(config-if)#ip flow-aggregation cache source-prefix
R1(config-flow-cache)# mask source minimum 16

Cette configuration va nous permettre de grouper les IP en /16 dans le cache d’agrégation plutôt que d’avoir des flux individuels pour chaque source/destination.

Vous pouvez alors vérifier les flux enregistrés avec les commandes suivantes:

#show ip cache flow
#show ip cache flow aggregation destination-prefix
#show ip cache flow aggregation source-prefix

Dans mon lab INE, j’ai configuré ceci sur R6:

interface Loopback1
 ip address 30.0.0.1 255.255.0.0
interface Loopback2
 ip address 30.1.0.1 255.255.0.0
interface Loopback3
 ip address 30.2.0.1 255.255.0.0
interface Loopback4
 ip address 30.3.0.1 255.255.0.0
interface Loopback5
 ip address 30.4.0.1 255.255.0.0
!
router eigrp SECURITY
 !
 address-family ipv4 unicast autonomous-system 100
  !
  network 30.0.0.0

R4 (destination based aggregation cache)

ip flow-aggregation cache destination-prefix
 export destination 155.1.146.100 9998
 mask destination minimum 8
 enabled
!
int e0/1.146
 ip flow egress

R4#sh ip route 30.0.0.0
Routing entry for 30.0.0.0/16, 5 known subnets
  Redistributing via eigrp 100
D        30.0.0.0 [90/1024640] via 155.1.146.6, 00:17:59, Ethernet0/1.146
D        30.1.0.0 [90/1024640] via 155.1.146.6, 00:17:59, Ethernet0/1.146
D        30.2.0.0 [90/1024640] via 155.1.146.6, 00:17:59, Ethernet0/1.146
D        30.3.0.0 [90/1024640] via 155.1.146.6, 00:17:59, Ethernet0/1.146
D        30.4.0.0 [90/1024640] via 155.1.146.6, 00:17:59, Ethernet0/1.146

On peut vérifier le fonctionnement en lançant un ping sur les adresses en 30.0.0.0/16 depuis R5. Le flux va traverser R4 qui analyse les flux ressortant pour aller vers R6 (où sont configurés les adresses 30.0.0.0/16).

R5#ping 30.0.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 30.0.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R5#ping 30.1.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 30.1.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R5#ping 30.2.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 30.2.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R5#ping 30.3.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 30.3.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R5#ping 30.3.0.254
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 30.3.0.254, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

Et on voit bien les flux >/8 qui arrivent dans la table d’agrégation de R4.

R4#sh ip cache flow aggregation destination-prefix

IP Flow Switching Cache, 278544 bytes
  7 active, 4089 inactive, 22 added
  335 ager polls, 0 flow alloc failures
  Active flows timeout in 30 minutes
  Inactive flows timeout in 15 seconds
IP Sub Flow Cache, 34056 bytes
  7 active, 1017 inactive, 22 added, 22 added to flow
  0 alloc failures, 0 force free
  1 chunk, 1 chunk added

Minimum destination mask is configured to /8

Dst If         Dst Prefix      Msk  AS    Flows  Pkts B/Pk  Active
Et0/1.45       155.1.45.0      /24  0        4    20   100     7.5
Et0/1.146      30.3.0.0        /16  0        1     5   100     0.0
Et0/1.146      30.2.0.0        /16  0        1     5   100     0.0
Et0/1.146      30.1.0.0        /16  0        1     5   100     0.0
Et0/1.146      30.0.0.0        /16  0        1     5   100     0.0

Le flux est donc placé dans le cache d’agrégation, mais il est intéressant de noter que le flux tombe également dans le cache principal, de façon non agrégée.
Je relance un ping depuis R5:

R5#ping 30.1.0.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 30.1.0.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

Je vois bien le résultat dans la table d’agrégation:

R4#sh ip cache flo agg dest

IP Flow Switching Cache, 278544 bytes
  4 active, 4092 inactive, 51 added
  819 ager polls, 0 flow alloc failures
  Active flows timeout in 30 minutes
  Inactive flows timeout in 15 seconds
IP Sub Flow Cache, 34056 bytes
  4 active, 1020 inactive, 51 added, 51 added to flow
  0 alloc failures, 0 force free
  1 chunk, 1 chunk added

Minimum destination mask is configured to /8

Dst If         Dst Prefix      Msk  AS    Flows  Pkts B/Pk  Active
Et0/1.146      30.1.0.0        /16  0        1     5   100     0.0

Mais je vois aussi le flux complet dans le cache principal:

R4#sh ip cache flow
IP packet size distribution (33789455 total packets):
   1-32   64   96  128  160  192  224  256  288  320  352  384  416  448  480
   .000 .000 .000 .999 .000 .000 .000 .000 .000 .000 .000 .000 .000 .000 .000

    512  544  576 1024 1536 2048 2560 3072 3584 4096 4608
   .000 .000 .000 .000 .000 .000 .000 .000 .000 .000 .000

IP Flow Switching Cache, 278544 bytes
  8 active, 4088 inactive, 191 added
  95614 ager polls, 0 flow alloc failures
  Active flows timeout in 30 minutes
  Inactive flows timeout in 15 seconds
IP Sub Flow Cache, 34056 bytes
  16 active, 1008 inactive, 382 added, 191 added to flow
  0 alloc failures, 0 force free
  1 chunk, 1 chunk added
  last clearing of statistics never
Protocol         Total    Flows   Packets Bytes  Packets Active(Sec) Idle(Sec)
--------         Flows     /Sec     /Flow  /Pkt     /Sec     /Flow     /Flow
UDP-other           11      0.0         1   102      0.0       1.2      15.5
ICMP               127      0.0    265925    99   1712.6     129.0      14.7
IP-other            45      0.0       353    61      0.8    1610.5       4.6

SrcIf         SrcIPaddress    DstIf         DstIPaddress    Pr SrcP DstP  Pkts
Total:             183      0.0    184636    99   1713.4     485.6      12.3

SrcIf         SrcIPaddress    DstIf         DstIPaddress    Pr SrcP DstP  Pkts
Et0/1.146     155.1.146.1     Null          224.0.0.10      58 0000 0000   266
Et0/1.146     155.1.146.6     Null          224.0.0.10      58 0000 0000   268
Et0/1.100     169.254.100.5   Local         169.254.100.4   32 834D FED6   157
Et0/1.146     30.1.0.1        Et0/1.45      155.1.45.5      01 0000 0000     5
Et0/1.45      155.1.45.5      Null          224.0.0.10      58 0000 0000   266

Je pense donc que l’on peut exporter les deux tables vers l’agrégateur, mais suivant le niveau de détail que l’on souhaite avoir, on exportera au choix, le cache principal en v5, ou le cache agrégé en mode v8.

Benoit

Network engineer CCIE #47705, focused on R&S, Data Center and SDN.
