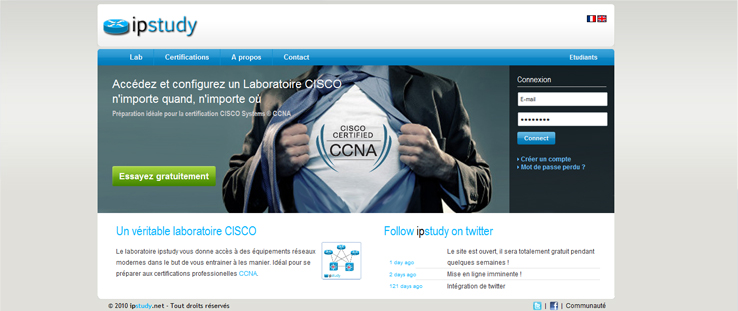

Présentation du site ipstudy.net

Pour ceux qui ne l’ont pas encore remarqué, voici maintenant quelques jours qu’est sortis www.ipstudy.net.

Ce site est un « packetlife like », il fournis un Labo légèrement moins fournis que ce dernier et cible plutôt les étudiants français (bien que disponible en français / anglais) souhaitant réviser et pratiquer sur du matériel réel avant de passer leurs certification CCNA.
Pour se faire connaitre et « tester » les performances du site, l’accès aux équipements est totalement gratuit ! L’accès sera ensuite payant afin de gérer les frais induis par l’alimentation électrique d’un tel Laboratoire 24h/24h ainsi que l’hébergement du serveur mais à des tarifs très correct pour pouvoir s’adapter à un public étudiant, contrairement aux labos fournis par les géants INE ou IP Expert.

console manager opengear

Les coulisses du projet

Les équipements réseaux sont interconnectés les uns aux autres dans le but de former la topologie Ethernet et série que vous retrouverez ci-dessous. La topologie est isolée des autres réseaux, elle est autonome pour des raisons de sécurité évidentes.

Chaque équipement est relié via son port console au serveur console (ou console manager).
Le console manager est un Opengear CM4008, il fournis un accès distant aux équipements en telnet / ssh.

Les utilisateurs réservent les plages horaires dans lesquelles ils souhaitent utiliser les équipements.
Pour chacune des réservation, un mot de passe unique est attribué pour accéder au Lab lorsque la session est active.

L’authentification est fournie par un serveur Radius qui est mis à jour toutes les heures en fonction des sessions programmées.
A la fin de chaque session, une commande est envoyé au console manager pour désactiver toute les sessions courantes sur celui-ci.

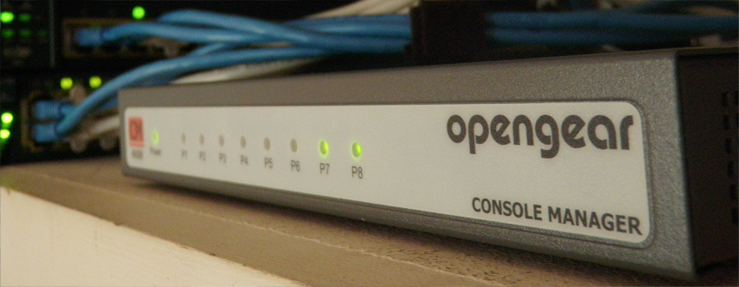

L’accès aux ports consoles du Labo est disponible grâce au console manager d’Opengear:
console manager opengear

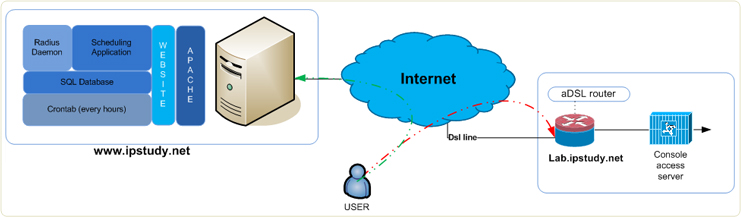

Voici l’architecture simplifiée du fonctionnement de ce site:
Lab

Topologie du Lab

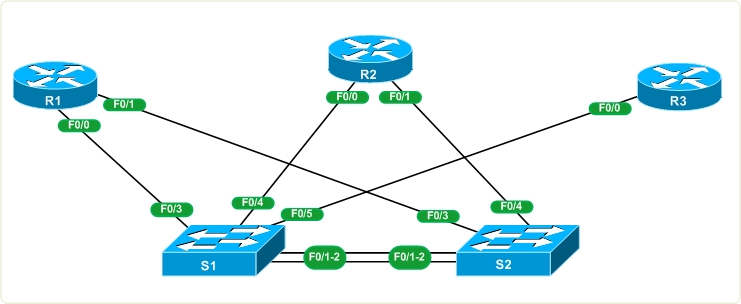

Voici la topologie Ethernet du Lab:
Lab

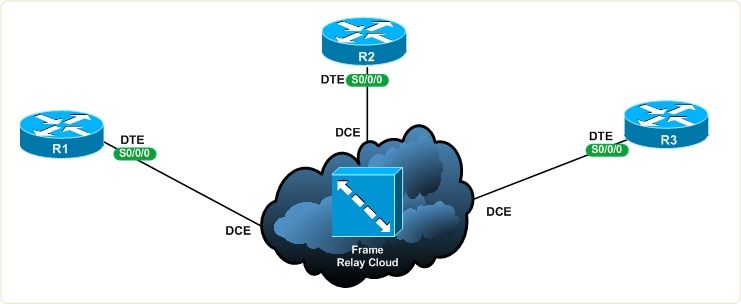

et la future topologie Série qui sera mise en place dès que j’aurai pu acheter une carte NM-4A/S pour le switch Frame Relay:
Lab

Evolution du site

Le site intégrera dans quelques semaines des Travaux Pratiques réalisables avec les équipements du labo et orientés CCNA.
Ensuite, il devrait contenir des cours, sous diverses formes toujours dans le but d’aider les étudiants en informatique.

N’hésitez pas à laisser vos remarques dans l’espace commentaires ci-dessous.
Votre avis est important afin de pouvoir faire évoluer le site rapidement, comme vous le souhaiterez.

A bientôt sur ipstudy.net !

Benoit

Network engineer CCIE #47705, focused on R&S, Data Center and SDN.
