BSCI: OSPF – Virtual link

Avec OSPF, toutes les aires doivent être reliés à l’aire de Backbone via un ABR.
OSPF fournis les liens virtuels pour les cas ou les connections directes au backbone ne sont pas possibles.

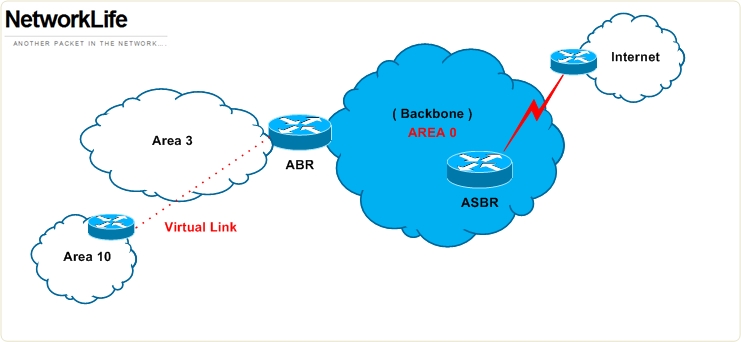

virtual-link

Les informations dans l’aire 10 passent par une aire intermédiaire (Area 3).
L’ABR à une connection directe vers:

  • Aire 0
  • Son aire (Aire 10)
  • L’aire traversée (Aire 3)

Les liens virtuels ne sont pas recommandés, et ne doivent servir qu’en cas de solution temporaire car ils peuvent causer certains problèmes, dont l’adressage IP.

Configuration d’un lien Virtuel

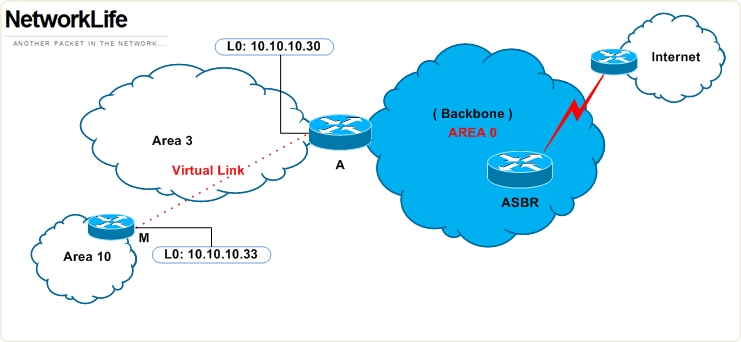

virtual-link
Voici comment configurer les routeurs A et M afin de créer un lien virtuel pour relier l’aire 10 au Backbone (aire 0):

A(config)#interface Loopback 0
A(config-if)#ip address 10.10.10.30 255.255.255.255
A(config)#router ospf 100
A(config)#area 3 virtual-link 10.10.10.33

M(config)#interface Loopback 0
M(config-if)#ip address 10.10.10.33 255.255.255.255
M(config)#router ospf 100
M(config)#area 3 virtual-link 10.10.10.30

Benoit

Network engineer CCIE #47705, focused on R&S, Data Center and SDN.

More Posts - Website

Follow Me:
TwitterLinkedIn

4 Comments

  1. alex 25 janvier 2010

    sux les virtual link, smieux les tunnels greuh

  2. Benoit 25 janvier 2010

    Tu peux relier deux aires OSPF entre elles avec du GRE?
    je viens seulement de connaitre les Virtual links donc…

  3. alex 25 janvier 2010

    yep tu peux, du greuh ça laisse passer le multicast :p ça pompe mass ospf alors si on plus on rajoute des vlink w00t ^^

  4. Fredus 17 février 2013

    Bonjour,

    Pour voir si j’ai bien compris -> Aire 10 n’est pas limitrophe à l’Aire Backbone donc on utilise Virtual Link.

    Seulement j’ai un petit problème :

    Voici la topo :
    http://img689.imageshack.us/img689/8526/ospfvirtuallink.jpg

    Virtual Link est configuré entre 2.2.2.2 et 3.3.3.3.

    R1,R2 et R3 dispose de toutes les routes
    R4 aussi mais il manque le réseau 172.16.2.0 (l’aire 1 en somme).

    Cela est-il dû au fait que R3 n’est pas un ABR ?
    Et par conséquent il ne fourni pas les routes de l’aire 1 à l’aire 2 ?
    Et c’est aussi pour cette raison que Virtual Link n’est pas conseillé en production?

    Ou moi qui est oublié quelque chose ^^

    Merci de m’éclairer :)
